fischer Kilespiker FDN II 6/35

Name: fischer Kilespiker FDN II 6/35
Brand: fischer

Produktvarianter

Nedlastning av bilde

Viktige funksjoner

Det enkle prinsippet gir mulighet for kostnadseffektiv slagmontering.
De to slagsonene sørger for riktig installasjon.
Stempelet på kragen gir en visuell kontroll for korrekt montering.

Det monteringsvennlige gjennomstikksankeret for flerpunktsinnfesting.

Fordeler

Det enkle prinsippet gir mulighet for kostnadseffektiv installasjon.
Den nye korte versjoenn FDN II K med redusert forankringsdybde er raskere å installere og reduserer treff av armering.
Gjennomstikksankeret gir full ekspansjon hele veien, og sikrer dermed minimal bevegelse når den er under belastning.
FDN II kan installeres uten rensing av borehullet.
Hodeformen gir en enkel kontroll over forankringen, og sparer dermed tid.

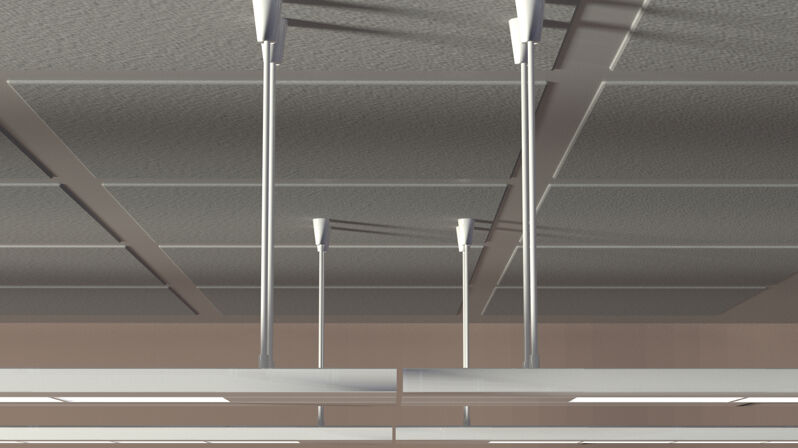

fischer Kilespiker FDN II er et elforsinket stålsanker. FDN II er godkjent for flerpunktsinnfesting i ikke-bærende konstruksjoner i betong. fischer Kilsespiker FDN II er ideell for montering av wire og nedsenket himling, ventilasjonssystemer og metallprofiler i sprukket betong. Den europeiske tekniske vurderingen og klassifiseringen som ved brannmotstandsklasse R 120 sikrer økt sikkerhet. Kilespikeren monteres tidsbesparende ved hjelp av en gjennomstikksmontasje og hamres inn i borehullet.

Applikasjoner

Vaier- og klesoppheng
Lufteledninger
Lister
Metallprofiler
Hullbånd
Underkonstruksjoner i metall

Byggematerialer

Godkjent for:

Betong C12/15 til C50/60
Betong C20/25 til C50/60, sprukket for bruk som flerpunktsinnfestning av ikke-bærende systemer

Også egnet for:

Naturstein med tett struktur

Du finner detaljert informasjon om byggematerialer i registreringsdokumentet.

Godkjenninger

ETA-17/0736
DoP No. 0374

ETA Certification Document

pdf, ETA-17/0736

European Technical Assessment for fischer Ceiling anchor FDN II - Fasteners for use in concrete for redundant non-structural systems

Opprettet 10.04.2025

DOP - Declaration of Performance

pdf, DoP No. 0374

Declaration of Performance for fischer Ceiling Anchor FDN II (Mechanical fastener for use in concrete)

Opprettet 19.05.2025

Load Table

pdf,

Ceiling Anchor FDN II - Permissible loads for a single anchor for multiple use of redundant non-structural applications in normal concrete C20/25 up to C50/60.

ETA-godkjenning
Nominell diameter boremaskin ( d₀ )	6 mm
Ankerlengde	70 mm
Max. Nyttelengde ( t _fix )	35 mm
Min. drill hole depth without cleaning ( h₁ )	77 mm
Min. drill hole depth with cleaning ( h₁ )	72 mm
Hode ø ( d_h )	15 mm
Pakningstype	Eske
Antall pr. pak	100 St.
GTIN (EAN-Code)	4048962323467
NOBB	55115896
NRF	3541796
