Art.-No. 544168

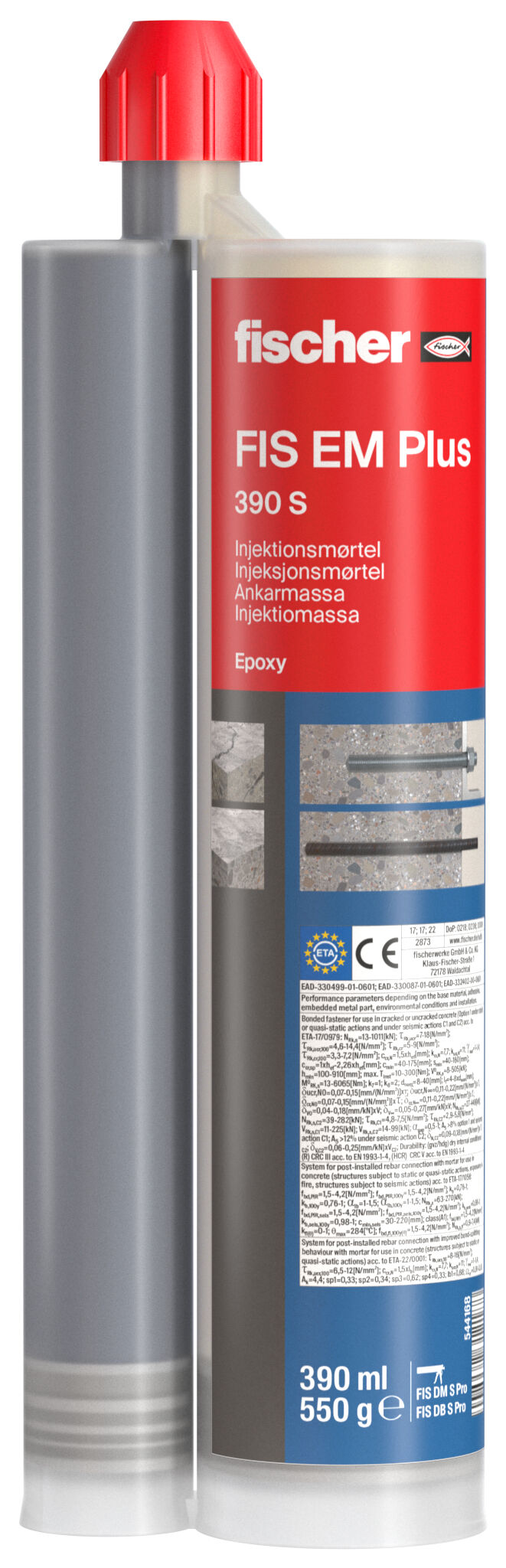

fischer Forankringsmørtel FIS EM Plus 390 S (NOBB 54453753)

Viktige funksjoner

FIS EM Plus med forbedret formulering for bedre belastningsverdier i sprukket og ikke-sprukket betong.
The ETA assessment guarantees a service life of 100 years, an external expert report even up to 120 years.
For armeringsjern med diameter 8 til 40 mm.
Kan brukes med ankerbolt FIS A eller ankerbolt RG M I med innvendig gjenge for midlertidige og gjenbrukbare festepunkter.
For praktisk bruk på byggeplassen kan FIS EM Plus behandles ved lave temperaturer ned til -5° C.
Mer sikkerhet på grunn av godkjenninger for diamantborede og vannfylte borehull samt seismiske applikasjoner av ytelseskategorier C1, C2.

Den kraftige forankringsmørtelen til armering og sprukket betong.

Fordeler

Den optimaliserte formuleringen av epoxyharpiksmørtelen FIS EM Plus fører til forbedrede belastningsverdier i sprukket og ikke-sprukket betong.
Mørtelen kan brukes til montering av gjengestag fra diameter 8 til 40 mm.
Med ankerbolten FIS A kan lastene som skal påføres, utformes variabelt ved å velge forankringsdybden.
Midlertidige og avtakbare festepunkter er mulige med den inv. gjengede ankeret RG M I.
For praktisk bruk på byggeplassen kan FIS EM Plus behandles ved lave temperaturer ned til -5 ° C.
Mørtelen er godkjent for diamantborede og vannfylte borehull samt seismiske anvendelser av ytelseskategorier C1, C2 og gir dermed sikkerhet under ekstreme forhold.

Epoksybasert tokomponents forankringsmasse for montering av gjengestengerog armeringsjern
i risset og rissfri betong, massiv og hul murstein samt lettbetong.Ekspansjonsfri forankring med ekstremt høy yteevne i alle byggematerialer.Garantert min. produktlevetid, 120 år.

Applikasjoner

Ettermotering av armering
Forbindelser på betong
Brokappeforankringer
Seismiske anvendelser
Forankring i diamantborede eller vannfylte borehull
Tunge stålkonstruksjoner
Siloanlegg
Høye hyller
Støyvernsvegger
Midlertidige monteringer (med ankerbolt RG M I med innvendig gjenge)

Byggematerialer

Godkjent for forankring i :

Betong C20/25 til C50/60, sprukket og ikke-sprukket

Også egnet for:

Naturstein med tett struktur

* Du finner detaljert informasjon om byggematerialer i registreringsdokumentet.

Godkjenninger

ETA-17/0979
ETA-17/1056
ETA-22/0001
DoP No. 0190
DoP No. 0218
DoP No. 0236
DoP No. 0341
Z-74.8-199
ESR-1990
Report No MRF 19 26082687/C

Funksjon/montering

Epoxymørtelen FIS EM Plus med FIS A ankerbolt er egnet for plan- og gjennomstikksmontasje og med RG M I med innvendig gjenge for forhåndsplassert installasjon.
Harpiks og herdemiddel lagres i to separate kamre og blandes og aktiveres ikke før i mikserspissen.
Mørtelen injiseres boblefritt fra borehullsbunnen.
Mørtelen binder hele overflaten av ankeret.
Ankeret settes manuelt ved lett å rotere det til det når borehullsbunnen.
Under gjennomstikksmontasje fylles sprekken mellom ankerbolten og emnet med FIS EM Plus.

Montasjebilde 1

1 / 8

Montasjebilde 2

1 / 8

Montasjebilde 3

1 / 4

Montasjebilde 4

1 / 15

Montasjebilde 5

1 / 13

Montasjebilde 6

1 / 13

Montasjebilde 7

1 / 12

ETA Europeisk teknisk bedømmelse

pdf, ETA-17/0979

European Technical Assessment for fischer injection system FIS EM Plus - Bonded fastener for use in concrete

Opprettet 17.06.2020

DOP - Ytelseserklæring

pdf, DoP No. 0218

Declaration of Performance for fischer injection system FIS EM Plus (Bonded fastener for use in concrete)

Opprettet 05.04.2021

DOP - Ytelseserklæring

pdf, DoP No. 0190

Declaration of Performance for fischer injection system FIS EM Plus (Bonded fastener for use in concrete)

Opprettet 02.07.2020

ETA Europeisk teknisk bedømmelse

pdf, ETA-17/1056

European Technical Assessment for Rebar connection with fischer injection system FIS EM Plus - Injection system for post-installed rebar connections

Opprettet 22.01.2021

DOP - Ytelseserklæring

pdf, DoP No. 0236

Declaration of Performance for Rebar connection with fischer injection system FIS EM Plus (Mortar for post-installed rebar connections)

Opprettet 01.02.2021

ETA Europeisk teknisk bedømmelse

pdf, ETA-22/0001

European Technical Assessment for fischer injection system FIS EM Plus - Post-installed reinforcing bar (rebar) connections with improved bond-splitting behaviour under static loading and seismic action

Opprettet 31.07.2023

DOP - Ytelseserklæring

pdf, DoP No. 0341

Declaration of Performance for fischer injection system FIS EM Plus (Mortar for post-installed rebar connections)

Opprettet 07.08.2023

DIBt, nasjonal tysk sertifisering

pdf, Z-74.8-199

General construction technique permit - fischer injection system FIS EM Plus for use in uncoated liquid-tight sealing systems made of concrete (FD / FDE concrete) in SFH facilities

Gyldig fra 29.10.2020
til 29.10.2025

ICC Sertifikat

pdf, ESR-1990

ICC-ES Evaluation Report

Gyldig fra 01.09.2023
til 30.09.2025

Testrapport (brannvern)

pdf, Report No MRF 19 26082687/C

fischer FIS EM Plus Injection system

Opprettet 14.11.2019

Sertifikat

pdf,

Test Report Service Life 120 years
