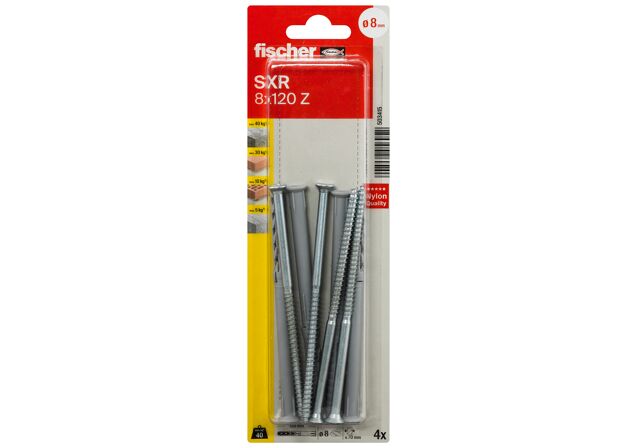

fischer Fasadeplugg SXR 8 x 120 Z med senkhode treskrue blisterkort

Name: fischer Fasadeplugg SXR 8 x 120 Z med senkhode treskrue blisterkort
Brand: fischer

Produktvarianter

Nedlastning av bilde

Viktige funksjoner

Korrosjonsklasse: C1
Kostnadseffektiv innfesting grunnet den korte forankringsdybden.
Pluggen ekspanderer i faste byggematerialer.
Pluggen forankrer seg selv i perforerte hulromsmaterialer

Den effektive med kort ekspansjonssone

Fordeler

Den spesielle funksjonen tillater bruk i faste og hule byggematerialer med en forankringsdybde på bare 50 mm, noe som sikrer en økonomisk festing.
ETA-vurderingen dekker bruk i en rekke massive og hule byggematerialer, og garanterer en sikker innfesting.
Den spesialutviklede kombinasjonen av plugger og skruer sikrer den aller beste håndteringen. Pluggen har et merkbart hold, noe som gjør installasjonen mer praktisk.
Utvidet sortiment med diametere på 6 og 8 og 10 mm, gir den rette pluggen for et bredt spekter av fester.

fischer fasadeplugg SXR-Z er en plugg i høykvalitets nylon med formontert senkhodekrue med Pozi-Bit. På grunn av den spesielle plugggeometrien kan SXR brukes i massive og hule byggematerialer. Grunnet den korte forankringsdybden på bare 30 mm, kan fasadepluggen monteres på en kostnadseffektiv måte. fischer fasadeplugg SXR-Z anbefales spesielt til trekonstruksjoner, klesoppheng og belysning.

Applikasjoner

Fasade-, tak- og takunderkonstruksjoner av tre eller metall
Vinduer
Porter og dører
Garderober
Kjøkkenhengeskap
Planker
Bjelker
TV-konsoller
Veggdekke
Metallbraketter
Metallstøtter
Ledningskanaler
Kabelbrett

Byggematerialer

Betong ≧ C12/15
Vertikalt perforert tegl
Hullstein av lettbetong / Leca
Kalksand-hullstein
Kalksand-helstein
Siporex, Ytong
Massiv stein av lettbetong / Leca
Massiv teglstein
Varmeisoleringsblokker
Naturstein med tett struktur
Helgipsplater

Du finner detaljert informasjon om byggematerialer i registreringsdokumentet.

Funksjon/montering

SXR er egnet for gjennomstikksmontasje.
SXR ekspanderer i massive materialer.
I hulromsmaterialer fordeles belastningen i blokklagene.
Med vertikal perforerte murstein, bruk bare roterende boring (ingen slagboring).
Senkhodeskruer anbefales for å montering av trekonstruksjoner. For metallkonstruksjoner, plugg med bred krage og sekskantskruer med støpt skive.

Installation SXR

1 / 5

Nominell diameter boremaskin( d₀ )	8 mm
Plugglengde( l )	120 mm
Min. Borehullsdybde ved gjennomstikksmontering( h₂ )	130 mm
Nyttelengde ved forankringsdybde 50 mm( t_fix )	70 mm
Skruediameter( d_s )	5,5 mm
Antall pr. pak	4 St.
GTIN (EAN-Code)	4048962056952
